【C# & Managed DirectX & NyARToolkitCSでPMDを表示する】

【PMD_Load.cs】

using System;
using System.IO;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using Microsoft.DirectX;
using Microsoft.DirectX.Direct3D;

namespace PMDMikuDirect3d
{
    public partial class SimpleLiteD3d : IDisposable
    {
       public struct PMD_Header    //【PMDファイル ヘッダー情報】
       {  public string ID;        //【ID】3バイト固定長 "P","m","d"
          public float  vNum;      // バージョン番号
          public string ModelName; //【モデル名称】20バイト固定長
          public string CopyRight; //【著作権情報】256バイト固定長
       }

       public struct PMD_vertex     //【PMD_頂点データ】　4*3+4*3+4*2+2*2+2 = 12+12+8+4+2 = 38bytes/頂点
       {  public int nPoints;       //【頂点個数】
          public CustomVertex.PositionNormalTextured[] OriginalVertex; //【頂点座標】【法線ﾍﾞｸﾄﾙ】【uv座標】オリジナル格納
          public CustomVertex.PositionNormalTextured[] UserVertex;     //【頂点座標】【法線ﾍﾞｸﾄﾙ】【uv座標】Bone処理後
          public CustomVertex.PositionNormalTextured[] UserVertex2;    //【頂点座標】【法線ﾍﾞｸﾄﾙ】【uv座標】Sphere Mapping用
          public short[] Bone1Num;  //【Bone番号】Bone番号1 モデル変形(頂点移動)時に影響
          public short[] Bone2Num;  //【Bone番号】Bone番号2      :
          public Byte[] BoneWeight; //【Bone重み係数】Bone1に与える影響度 0-100 Bone2への影響度は(100-bone_weight)で与えられる。
          public Byte[] EdgeFlag;   //【ｴｯｼﾞ･ﾌﾗｸﾞ】0:通常、1:エッジ無効　輪郭線が有効の場合
       }

       public struct PMD_index        //【PMD_インデックスデータ(面情報)】MikuMikuDanceのモデルではtriangle(三角形)しか使っていません。
       {  public int nIndex;          //【配列要素数】＝面数(三角形の個数)*3
          public int nPolygons;       //●三角形の個数
          public short[] IndexBuffer; //【頂点番号リスト】３個/面
       } //注）本質的にはGPU側の制約によるが、この配列のためにMMDでは最大65535頂点までのモデルしか取り扱えない。

       public struct PMD_material          //【PMD_材質データ】
       {  public int nMaterial;            //【材質個数】
          public Material[] Material;      //【材質データ】DirectXの材質ﾃﾞｰﾀ構造体と同じ
          public byte[] ToonIndex;         //【ﾄｩｰﾝ･ｲﾝﾃﾞｯｸｽ番号】toon??.bmp 0.bmp:0xFF, 1.bmp:0x00, ･･･10.bmp:0x09
          public byte[] EdgeFlag;          //【ｴｯｼﾞ･ﾌﾗｸﾞ】輪郭､影
          public int[] nPoints;            //【面構成要素数】面数*3 = 面頂点数 実際のindexに直すには材質0から累積加算する。
          public string[] TextureFileName; //【ﾃｸｽﾁｬ･ﾌｧｲﾙ名】20bytesギリギリまで使える 20bytes時は0x00がなくても可。'
          public Texture[] Texture;        //●【ﾃｸｽﾁｬ】
          public bool[] SphereMap;         //●【SphereMapフラグ】
          public bool SphereFlag;          //●【描画時フラグ】Sphere無しなら高速に描画
       }

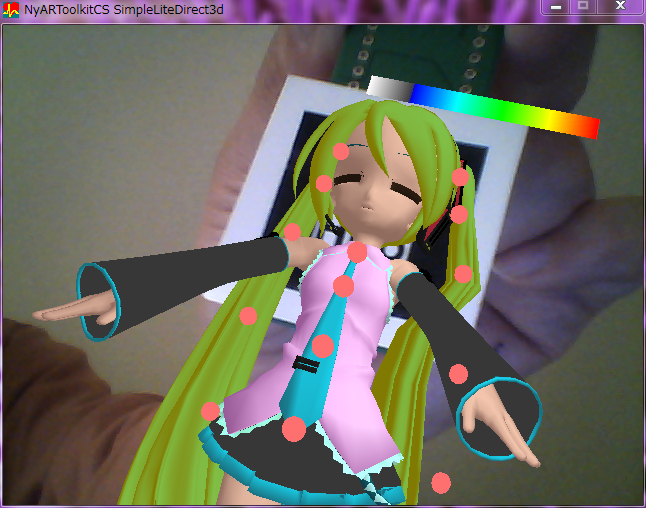

       public struct PMD_bone //【PMD_Boneデータ】
       {
           public short nBone;             //【Bone数】
           public string[] BoneName;       //【Bone名称】PMDファイルでは固定長(20bytes)
           public short[] ParentBoneIndex; //【親Bone頂点番号】(無い場合は0xFFFF)
           public short[] ChildBoneIndex;  //【子Bone頂点番号】(chain末端は0xFFFF)親:子は1:多なので位置決め用
           public byte[] BoneType;         //【Boneの種類】0:回転のみ 1:回転と移動 2:IK 4:影響下 5:回転影響下 6:IK接続先 8:捻り 9:回転運動
           public short[] Dummy;           //【不明】
           public Vector3[] BoneHead;      //【Boneのヘッド座標】(x,y,z)位置ベクトル
       }

       public struct PMD_IKChain
       {
           public short[] Index; //【IK影響下のBone番号】
       }

       public struct PMD_IKbone //【PMD_IKBoneデータ】
       {
           public short nIKBone;             //【IKBone数】
           public short[] IKBoneIndex;       //【IK Bone番号】
           public short[] IKTargetBoneIndex; //【IK接続先Bone番号】
           public byte[] IKChainLength;      //【IK鎖の長さ】子の数
           public short[] Iterations;        //【再帰演算回数】
           public float[] ControlWeight;     //【重み係数】IKの影響度
           public PMD_IKChain[] IKChildBoneIndex;  //【IK影響下のBone番号】
       }

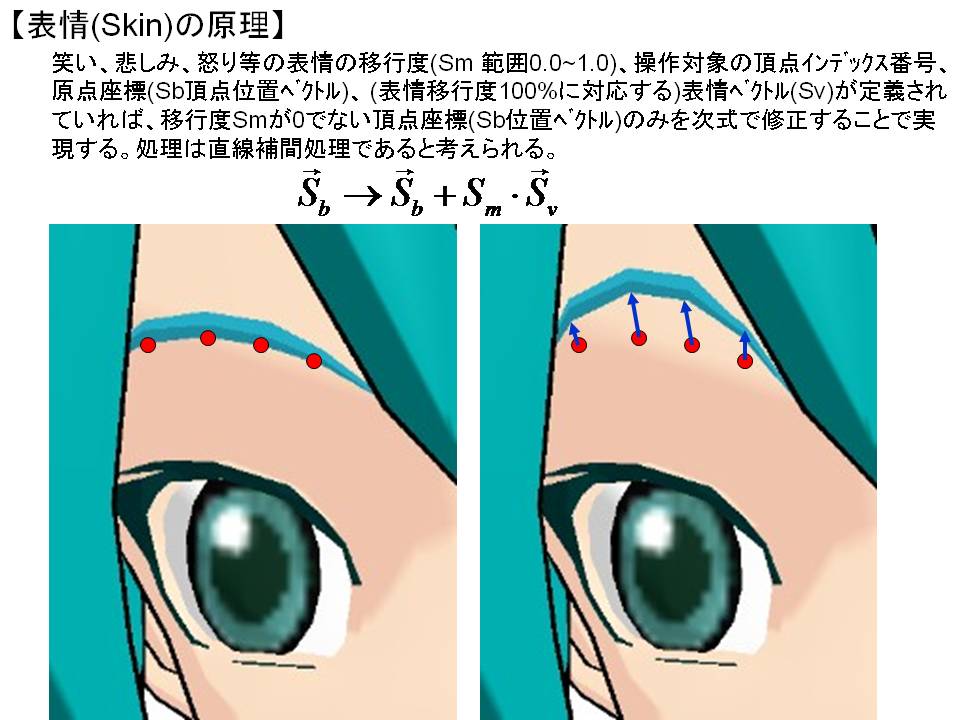

       public struct PMD_Vectors //【PMD_表情頂点データ】
       {
           public int[] Index;        //【頂点番号】
           public Vector3[] Position; //【頂点位置ベクトルまたは表情ベクトル】
       }

       public struct PMD_Skin //【PMD_Skinデータ】
       {
           public short nSkin;                   //【Skin数】
           public string[] SkinName;             //【表情名】
           public int[] nSkinPoints;             //【表情用頂点数】
           public byte[] SkinType;               //【表情の種類】 0:base 1:眉 2:リップ 4:その他
           public PMD_Vectors[] SkinPointVector; //【表情用頂点座標】位置ベクトル
           public PMD_Vectors SkinSetData;       //●最終的にUserVertexBufferにセットする頂点座標
           public float[] SkinEffect;            //●各表情ベクトルの係数値(nSkin個)
       }

       public PMD_Header   PMDh; //【PMDヘッダー情報】
       public PMD_vertex   PMDv; //【PMD頂点バッファ】
       public PMD_index    PMDi; //【PMDインデックス】
       public PMD_material PMDm; //【PMD材質情報】
       public PMD_bone     PMDb; //【PMDボーン】
       public PMD_IKbone PMDIKb; //【PMDIKボーン】
       public PMD_Skin     PMDs; //【PMD表情】
       public string TextBuffer; //【テキストの読み込みに使うバッファ】
       public const float Zoom = 20.0f; //【変換倍率】座標系をMMD⇒ARに変換する際、1ミクセルを20倍にして表示。
       public const string PMDPath = "../../PMD/"; //【PMDファイルの相対パス】

       //***********************************************************************************************
       //*** FileStreamとBinaryReaderを使ってPMDファイルからMMD構造体に情報を読み込む
       //***********************************************************************************************
       public void ReadPMDFile(string PMDFilePath) //【MikuMikuDanceのPMDファイルからHeader, Vertex, Index, Meterialを読み込む】
       {
          FileStream PMDFile = new FileStream(PMDFilePath, FileMode.Open); //【PMDファイル読み込みの為のFileStream】
          BinaryReader bRD = new BinaryReader(PMDFile);                    //【PMDファイル読み込みの為のBinaryReader】

          //【PMDヘッダー情報を読み込む】
          //●文字列は改行や空白等の不必要な領域も含めて読み込んでいる。
          PMDh.ID = Encoding.GetEncoding(932).GetString(bRD.ReadBytes(3));          //【IDを読み込む】固定長３バイト "P","m","d"
          PMDh.vNum = bRD.ReadSingle();                                             //【バージョン番号を読み込む】
          PMDh.ModelName = Encoding.GetEncoding(932).GetString(bRD.ReadBytes(20));  //【モデル名称を読み込む】固定長20バイト
          PMDh.CopyRight = Encoding.GetEncoding(932).GetString(bRD.ReadBytes(256)); //【著作権情報を読み込む】固定長256バイト

           //【PMD頂点情報を読み込む】
          PMDv.nPoints = bRD.ReadInt32(); //
          PMDv.OriginalVertex = new CustomVertex.PositionNormalTextured[PMDv.nPoints]; //【Original】
          PMDv.UserVertex  = new CustomVertex.PositionNormalTextured[PMDv.nPoints];    // Tu,TvはSphereMapで変更されることがある。
          PMDv.Bone1Num = new short[PMDv.nPoints];  //【Bone番号】Bone番号1 モデル変形(頂点移動)時に影響
          PMDv.Bone2Num = new short[PMDv.nPoints];  //【Bone番号】Bone番号2      :
          PMDv.BoneWeight = new Byte[PMDv.nPoints]; //【Bone重み係数】Bone1に与える影響度 0-100 Bone2への影響度は(100-bone_weight)で与えられる。
          PMDv.EdgeFlag = new Byte[PMDv.nPoints];   //【ｴｯｼﾞ･ﾌﾗｸﾞ】0:通常、1:エッジ無効　輪郭線が有効の場合
          for (var i = 0; i < PMDv.nPoints; i++)    //【右手系から左手系に】Z⇒-Z, Nz⇒-Nz
          {  PMDv.OriginalVertex[i].Position = new Vector3(bRD.ReadSingle() * Zoom, bRD.ReadSingle() * Zoom, -bRD.ReadSingle() * Zoom); //【位置ベクトル】X,Y,Z
             PMDv.OriginalVertex[i].Normal = new Vector3(bRD.ReadSingle(), bRD.ReadSingle(), -bRD.ReadSingle()); //【法線ベクトル】Nx, Ny, Nz
             PMDv.OriginalVertex[i].Tu = bRD.ReadSingle(); //【テクスチャーUV空間】u
             PMDv.OriginalVertex[i].Tv = bRD.ReadSingle(); //【テクスチャーUV空間】v
             PMDv.Bone1Num[i]   = bRD.ReadInt16();
             PMDv.Bone2Num[i]   = bRD.ReadInt16();
             PMDv.BoneWeight[i] = bRD.ReadByte();
             PMDv.EdgeFlag[i]   = bRD.ReadByte();
          }

           //【PMD面(インデックス)情報を読み込む】
          PMDi.nIndex = bRD.ReadInt32();
          PMDi.nPolygons = PMDi.nIndex / 3;
          PMDi.IndexBuffer = new short[PMDi.nIndex];
          for (var i = 0; i < PMDi.nIndex; i++) { PMDi.IndexBuffer[i] = bRD.ReadInt16(); }

           //【PMD材質情報を読み込む】
          PMDm.nMaterial = bRD.ReadInt32();
          PMDm.Material = new Material[PMDm.nMaterial];
          PMDm.ToonIndex = new byte[PMDm.nMaterial];
          PMDm.EdgeFlag = new byte[PMDm.nMaterial];
          PMDm.nPoints = new int[PMDm.nMaterial];
          PMDm.TextureFileName = new string[PMDm.nMaterial];
          PMDm.SphereMap = new bool[PMDm.nMaterial];
          PMDm.SphereFlag = false;
          for (var i = 0; i < PMDm.nMaterial; i++)
          {  PMDm.Material[i].AmbientColor = new ColorValue(bRD.ReadSingle(), bRD.ReadSingle(), bRD.ReadSingle(), bRD.ReadSingle()); //【環境色】Red,Green,Blue,Alpha
             PMDm.Material[i].SpecularSharpness = bRD.ReadSingle();                                                 //【鏡面反射強度】
             PMDm.Material[i].SpecularColor = new ColorValue(bRD.ReadSingle(), bRD.ReadSingle(), bRD.ReadSingle()); //【鏡面反射色】Red, Green, Blue
             PMDm.Material[i].DiffuseColor  = new ColorValue(bRD.ReadSingle(), bRD.ReadSingle(), bRD.ReadSingle()); //【拡散光色】　Red, Green, Blue
             PMDm.Material[i].EmissiveColor = new ColorValue(0.0F, 0.0F, 0.0F); //【発光色はMikuMikuDanceでは未使用】
             PMDm.ToonIndex[i] = bRD.ReadByte();
             PMDm.EdgeFlag[i] = bRD.ReadByte();
             PMDm.nPoints[i] = bRD.ReadInt32();
             PMDm.TextureFileName[i] = ""; //【テクスチャーファイル名読み込み】固定長20バイト
             TextBuffer = Encoding.GetEncoding(932).GetString(bRD.ReadBytes(20));
             for (var k = 0; k < 20; k++)  //【nullコード直前まで読み込む】
             {  if (TextBuffer[k] == 0) { break; } else { PMDm.TextureFileName[i] += TextBuffer[k]; }
             }
             PMDm.SphereMap[i] = false;
             if (PMDm.TextureFileName[i] != "")
             {
                 string[] p = PMDm.TextureFileName[i].Split(new char[] { '.' });
                 if (p[1] == "sph") { PMDm.SphereMap[i] = true; PMDm.SphereFlag = true;  } //【ファイル名がsph形式の場合】
                 PMDm.TextureFileName[i] = PMDPath + PMDm.TextureFileName[i];
             }
          }
          //【Sphere Mappingを含んだモデルの場合】変更したTu,Tvを格納するSphereMap用のUserVertexを用意する
          if (PMDm.SphereFlag)  {  PMDv.UserVertex2 = new CustomVertex.PositionNormalTextured[PMDv.nPoints];  }

          //【PMDボーン情報を読み込む】
          PMDb.nBone = bRD.ReadInt16();
          PMDb.BoneName = new string[PMDb.nBone];       //【Bone名称】20bytes
          PMDb.ParentBoneIndex = new short[PMDb.nBone]; //【親Bone頂点番号】(無い場合は0xFFFF)
          PMDb.ChildBoneIndex = new short[PMDb.nBone];  //【子Bone頂点番号】(chain末端は0xFFFF)親:子は1:多なので位置決め用
          PMDb.BoneType = new byte[PMDb.nBone];         //【Boneの種類】0:回転のみ 1:回転と移動 2:IK 4:影響下 5:回転影響下 6:IK接続先 8:捻り 9:回転運動
          PMDb.Dummy = new short[PMDb.nBone];           //【不明】IK接続先？
          PMDb.BoneHead = new Vector3[PMDb.nBone];      //【Boneのヘッド座標】(x,y,z)位置ベクトル
          for (var i = 0; i < PMDb.nBone; i++)
          {  PMDb.BoneName[i] = ""; //【ボーン名読み込み】固定長20バイト
             TextBuffer = Encoding.GetEncoding(932).GetString(bRD.ReadBytes(20));
             for (var k = 0; k < 20; k++)  //【nullコード直前まで読み込む】
             {  if (TextBuffer[k] == 0) { break; } else { PMDb.BoneName[i] += TextBuffer[k]; }
             }
             PMDb.ParentBoneIndex[i] = bRD.ReadInt16();
             PMDb.ChildBoneIndex[i] = bRD.ReadInt16();
             PMDb.BoneType[i] = bRD.ReadByte();
             PMDb.Dummy[i] = bRD.ReadInt16();
             PMDb.BoneHead[i] = new Vector3(bRD.ReadSingle(), bRD.ReadSingle(), bRD.ReadSingle());
          }

          //【PMD IKボーン情報を読み込む】
          PMDIKb.nIKBone = bRD.ReadInt16(); //【IKBone数】2bytes? 1bytesでは？
          PMDIKb.IKBoneIndex = new short[PMDIKb.nIKBone];       //【IK Bone番号】
          PMDIKb.IKTargetBoneIndex = new short[PMDIKb.nIKBone]; //【IK接続先Bone番号】
          PMDIKb.IKChainLength = new byte[PMDIKb.nIKBone];      //【IK鎖の長さ】子の数
          PMDIKb.Iterations = new short[PMDIKb.nIKBone];        //【再帰演算回数】
          PMDIKb.ControlWeight = new float[PMDIKb.nIKBone];     //【重み係数】IKの影響度
          PMDIKb.IKChildBoneIndex = new PMD_IKChain[PMDIKb.nIKBone];  //【IK影響下のBone番号】IKChainLength=0ならなし
          for (var i = 0; i < PMDIKb.nIKBone; i++)
          {   PMDIKb.IKBoneIndex[i] = bRD.ReadInt16();
              PMDIKb.IKTargetBoneIndex[i] = bRD.ReadInt16();
              PMDIKb.IKChainLength[i] = bRD.ReadByte();
              PMDIKb.Iterations[i] = bRD.ReadInt16();
              PMDIKb.ControlWeight[i] = bRD.ReadSingle();

              if (PMDIKb.IKChainLength[i] != 0)
              {  PMDIKb.IKChildBoneIndex[i].Index = new short[PMDIKb.IKChainLength[i]];
                 for (var j = 0; j < PMDIKb.IKChainLength[i]; j++)
                 {  PMDIKb.IKChildBoneIndex[i].Index[j] = bRD.ReadInt16();
                 }
              }
          }

          //【PMDスキン情報を読み込む】
          PMDs.nSkin = bRD.ReadInt16();                       //【Skin数】
          PMDs.SkinName = new string[PMDs.nSkin];             //【表情名】
          PMDs.nSkinPoints = new int[PMDs.nSkin];             //【表情用頂点数】
          PMDs.SkinType = new byte[PMDs.nSkin];               //【表情の種類】 0:base 1:眉 2:リップ 4:その他
          PMDs.SkinPointVector = new PMD_Vectors[PMDs.nSkin]; //【表情用頂点座標】位置ベクトル
          PMDs.SkinEffect = new float[PMDs.nSkin];            //【各表情ベクトルの係数】0.0～1.0
          for (var i = 0; i < PMDs.nSkin; i++)
          {  PMDs.SkinName[i] = "";                    //【表情名】固定長20バイト
             TextBuffer = Encoding.GetEncoding(932).GetString(bRD.ReadBytes(20));
             for (var k = 0; k < 20; k++)  //【nullコード直前まで読み込む】
             {  if (TextBuffer[k] == 0) { break; } else { PMDs.SkinName[i] += TextBuffer[k]; }
             }
             PMDs.nSkinPoints[i] = bRD.ReadInt32();    //【表情用頂点数】
             PMDs.SkinType[i] = bRD.ReadByte();        //【表情の種類】 0:base 1:眉 2:リップ 4:その他
             PMDs.SkinPointVector[i].Index = new int[PMDs.nSkinPoints[i]];
             PMDs.SkinPointVector[i].Position = new Vector3[PMDs.nSkinPoints[i]];
             for (var j = 0; j < PMDs.nSkinPoints[i]; j++)
             {  PMDs.SkinPointVector[i].Index[j] = bRD.ReadInt32(); //【表情用頂点インデックス】
                //【表情用頂点位置ベクトル/表情ベクトル】表示倍率Zoomをかけておく。Zは頂点と同様反転するので注意。
                PMDs.SkinPointVector[i].Position[j] = new Vector3(Zoom * bRD.ReadSingle(), Zoom * bRD.ReadSingle(), -Zoom * bRD.ReadSingle());
             }
             PMDs.SkinEffect[i] = 0.0f; //【各表情ベクトル係数の初期化】
          }
          PMDs.SkinSetData.Index = new int[PMDs.nSkinPoints[0]];        //【表情設定用Indexデータ】表情ベクトルを設定するVertexのIndex値格納用
          PMDs.SkinSetData.Position = new Vector3[PMDs.nSkinPoints[0]]; //【表情設定用Vertexデータ】各表情ベクトルを加算したVertex値格納用
          for (var i = 0; i < PMDs.nSkinPoints[0]; i++) //【表情ベクトルの頂点番号リストの初期化】Indexは１回コピーしておけばよい
          {  PMDs.SkinSetData.Index[i] = PMDs.SkinPointVector[0].Index[i];  }

          //【PMDファイルを閉じる】
          bRD.Close();
          PMDFile.Close();
       }

       //***********************************************************************************************
       //*** 表情ベクトルの初期化を行う
       //***********************************************************************************************
       public void InitializeFacialExpression()
       {  for (var i = 0; i < PMDs.nSkinPoints[0]; i++) //【表情ベクトル頂点座標初期化】
          { PMDs.SkinSetData.Position[i] = PMDs.SkinPointVector[0].Position[i]; }
       }

       //***********************************************************************************************

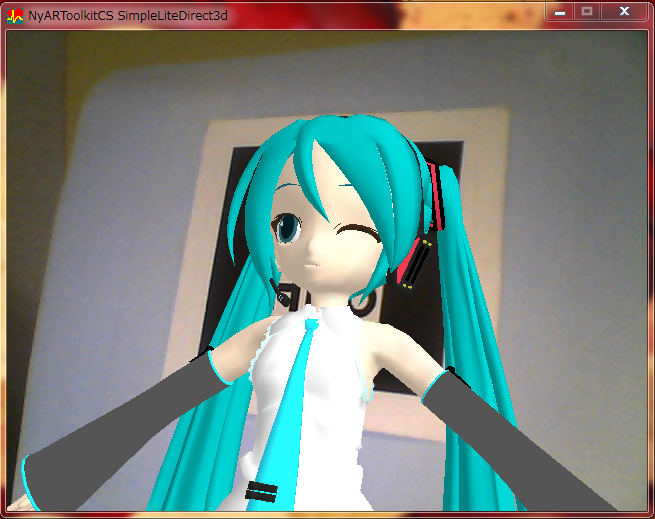

       //*** 表情名称で表情ベクトルを探し、発見できればbaseに加算する
       //***********************************************************************************************
       public void SetFacialExpression(string SkinName, float SkinEffect)
       {  int SkinNumber = 0;
          for (var i = 1; i < PMDs.nSkin; i++)  {  if (PMDs.SkinName[i] == SkinName) { SkinNumber = i; }  }
          if (SkinNumber != 0) //【同じ名称の表情が見つかった場合、表情ベクトルをbaseに加える】
          {  for (var i = 0; i < PMDs.nSkinPoints[SkinNumber]; i++) //
              { PMDs.SkinSetData.Position[PMDs.SkinPointVector[SkinNumber].Index[i]] += SkinEffect * PMDs.SkinPointVector[SkinNumber].Position[i]; }
          }
       }

       //***********************************************************************************************
       //*** 指定表情番号の表情ベクトルをbaseに加算する
       //***********************************************************************************************
       public void SetFacialExpression(int SkinNumber, float SkinEffect)
       {  if (SkinNumber > 0 && SkinNumber < PMDs.nSkin) //【０はbaseなので不可】
          {  for (var i = 0; i < PMDs.nSkinPoints[SkinNumber]; i++) //
             { PMDs.SkinSetData.Position[PMDs.SkinPointVector[SkinNumber].Index[i]] += SkinEffect * PMDs.SkinPointVector[SkinNumber].Position[i]; }
          }
       }

       //***********************************************************************************************
       //*** 表情ベクトルをUserVertexBufferに設定する
       //***********************************************************************************************
       public void TransferFacialExpression()
       {  for (var i=0; i < PMDs.nSkinPoints[0]; i++)
          {  PMDv.OriginalVertex[PMDs.SkinSetData.Index[i]].Position = PMDs.SkinSetData.Position[i]; }
       }
    }
}

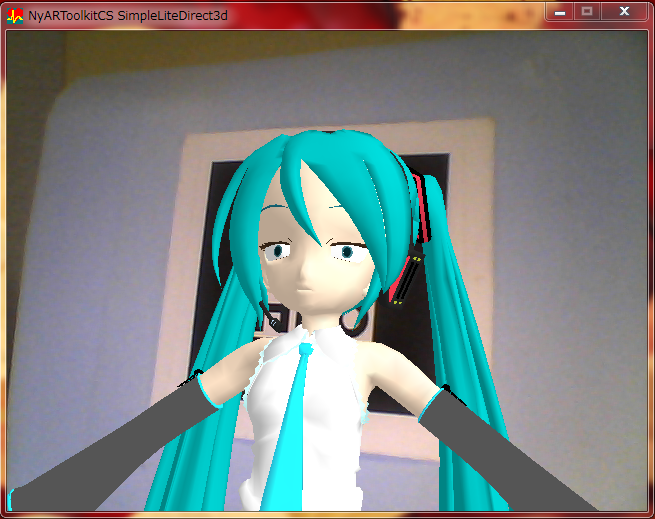

【SimpleLiteDirectD3d】

using System;
using System.IO;
using System.Collections.Generic;
using System.Diagnostics;
using System.Drawing;
using System.Threading;
using System.Windows.Forms;
using Microsoft.DirectX;
using Microsoft.DirectX.Direct3D;
using NyARToolkitCSUtils.Capture;
using NyARToolkitCSUtils.Direct3d;
using NyARToolkitCSUtils.NyAR;
using jp.nyatla.nyartoolkit.cs;
using jp.nyatla.nyartoolkit.cs.core;
using jp.nyatla.nyartoolkit.cs.detector;

namespace PMDMikuDirect3d
{
    public partial class SimpleLiteD3d : IDisposable, CaptureListener
    {
        private const int SCREEN_WIDTH=640;
        private const int SCREEN_HEIGHT=480;
        private const String AR_CODE_FILE = "../../AR_Data/patt.hiro";
        private const String AR_CAMERA_FILE = "../../AR_Data/camera_para.dat";
        private CaptureDevice _cap;          //DirectShowからのキャプチャ
        private NyARSingleDetectMarker _ar;  //NyARToolkit
        private DsBGRX32Raster _raster;      //NyARToolkit
        private NyARD3dUtil _utils;          //NyARToolkit
        private NyARSurface_XRGB32 _surface; //背景テクスチャ
        private Device _device = null;       // Direct3D デバイス
        private NyARTransMatResult __OnBuffer_nyar_transmat = new NyARTransMatResult();
        private bool _is_marker_enable;      //NyARToolkit
        private Matrix _trans_mat;           //NyARToolkit

        private VertexBuffer _vertexBuffer = null; //【GPU側VertexBuffer】
        private IndexBuffer _indexBuffer = null;   //【GPU側IndexBuffer】
        private float rot3 = 0.0f;                 //【モデルを回転表示するために使用】
        private int SkinNumber = 1; //【表示する表情の番号】0はbaseデータなので表情としては表示できない
        private float SkinEffect;

        //*******************************************************************************************
        //【非同期イベントハンドラ】 CaptureDeviceからのイベントをハンドリングして、バッファとテクスチャを更新する。
        //*******************************************************************************************
        public void OnBuffer(CaptureDevice i_sender, double i_sample_time, IntPtr i_buffer, int i_buffer_len)
        {
            int w = i_sender.video_width;
            int h = i_sender.video_height;
            int s = w * (i_sender.video_bit_count / 8);
            NyARTransMatResult nyar_transmat = this.__OnBuffer_nyar_transmat;

            //テクスチャにRGBを取り込み()
            lock (this)
            {
                //カメラ映像をARのバッファにコピー
                this._raster.setBuffer(i_buffer, i_sender.video_vertical_flip);
                //マーカーは見つかったかな？
                bool is_marker_enable = this._ar.detectMarkerLite(this._raster, 120);
                if (is_marker_enable)
                {
                    //あればMatrixを計算
                    this._ar.getTransmationMatrix(nyar_transmat);
                    this._utils.toD3dMatrix(nyar_transmat, ref this._trans_mat);
                }
                this._is_marker_enable=is_marker_enable;
                this._surface.CopyFromXRGB32(this._raster); //テクスチャ内容を更新
            }
            return;
        }

        //【キャプチャを開始する関数】
        public void StartCap()  {  this._cap.StartCapture(); return;  }
        //【キャプチャを停止する関数】
        public void StopCap()   {  this._cap.StopCapture();  return;  }

        //*******************************************************************************************
        //【Direct3Dデバイスを準備する関数】
        //*******************************************************************************************
        private Device PrepareD3dDevice(Control i_window)
        {
            PresentParameters pp = new PresentParameters();
            pp.Windowed = true;
            pp.SwapEffect = SwapEffect.Flip;
            pp.BackBufferFormat = Format.X8R8G8B8;
            pp.BackBufferCount = 1;
            pp.EnableAutoDepthStencil = true;
            pp.AutoDepthStencilFormat = DepthFormat.D16;
            CreateFlags fl_base = CreateFlags.FpuPreserve;

            try{
                return new Device(0, DeviceType.Hardware, i_window.Handle, fl_base|CreateFlags.HardwareVertexProcessing, pp);
            }catch (Exception ex1){
                Debug.WriteLine(ex1.ToString());
                try{
                    return new Device(0, DeviceType.Hardware, i_window.Handle, fl_base | CreateFlags.SoftwareVertexProcessing, pp);
                }catch (Exception ex2){
                    // 作成に失敗
                    Debug.WriteLine(ex2.ToString());
                    try{
                        return new Device(0, DeviceType.Reference, i_window.Handle, fl_base | CreateFlags.SoftwareVertexProcessing, pp);
                    }catch (Exception ex3){
                        throw ex3;
                    }
                }
            }
        }

        //*******************************************************************************************
        //【アプリケーションの初期化を行う】
        //*******************************************************************************************
        public bool InitializeApplication(Form1 topLevelForm, CaptureDevice i_cap_device)
        {
            topLevelForm.ClientSize=new Size(SCREEN_WIDTH,SCREEN_HEIGHT);
            //キャプチャを作る(QVGAでフレームレートは30)
            i_cap_device.SetCaptureListener(this);
            i_cap_device.PrepareCapture(SCREEN_WIDTH, SCREEN_HEIGHT, 15);
            this._cap = i_cap_device;

            //ARの設定

            //ARラスタを作る(DirectShowキャプチャ仕様)。
            this._raster = new DsBGRX32Raster(i_cap_device.video_width, i_cap_device.video_height, i_cap_device.video_width * i_cap_device.video_bit_count / 8);

            //AR用カメラパラメタファイルをロードして設定
            NyARParam ap = new NyARParam();
            ap.loadARParamFromFile(AR_CAMERA_FILE);
            ap.changeScreenSize(SCREEN_WIDTH, SCREEN_HEIGHT);

            //AR用のパターンコードを読み出し
            NyARCode code = new NyARCode(16, 16);
            code.loadARPattFromFile(AR_CODE_FILE);

            //１パターンのみを追跡するクラスを作成
            this._ar = new NyARSingleDetectMarker(ap, code, 80.0, this._raster.getBufferType(), NyARSingleDetectMarker.PF_NYARTOOLKIT);

            //Direct3d用のユーティリティ準備
            this._utils = new NyARD3dUtil();

            //計算モードの設定
            this._ar.setContinueMode(true);

            //3dデバイスを準備する
            this._device = PrepareD3dDevice(topLevelForm);
            this._device.RenderState.ZBufferEnable = true;                // 陰面処理をｚバッファ方式で行う
            this._device.RenderState.ZBufferFunction = Compare.LessEqual; //.LessEqual;
            this._device.RenderState.Lighting = true;                     // 光源計算処理を行う　true;

            // 平行光源（無限遠に設定される方向を持った光源。太陽光の様な光源）
            this._device.Lights[0].Type = LightType.Directional;
            this._device.Lights[0].Ambient = Color.FromArgb(255, 200, 200, 200);
            this._device.Lights[0].Diffuse = Color.White;
            this._device.Lights[0].Direction = new Vector3(-0.57735f, -0.57735f, -0.57735f);
            this._device.Lights[0].Enabled = true;
            // 環境光（全ての物体を均一に照らす光源）
            this._device.RenderState.Ambient = Color.FromArgb(0x202020);

            //カメラProjectionの設定
            Matrix tmp = new Matrix();
            this._utils.toCameraFrustumRH(ap, ref tmp);
            this._device.Transform.Projection = tmp;

            // ビュー変換の設定(左手座標系ビュー行列で設定する) (0,0,0)からZ+方向を向いてY軸が上方向
            this._device.Transform.View = Matrix.LookAtLH(
                new Vector3(0.0f, 0.0f, 0.0f), new Vector3(0.0f, 0.0f, 1.0f), new Vector3(0.0f, 1.0f, 0.0f));
            Viewport vp = new Viewport();
            vp.X = 0;
            vp.Y = 0;
            vp.Height = ap.getScreenSize().h;
            vp.Width = ap.getScreenSize().w;
            vp.MaxZ = 1.0f;
            //ビューポート設定
            this._device.Viewport = vp;

            //【頂点バッファの準備】頂点データ(X,Y,Z,Nx,Ny,Nz,Tu,Tv)を登録するバッファの準備
            this._vertexBuffer = new VertexBuffer(typeof(CustomVertex.PositionNormalTextured),
                PMDv.nPoints, this._device, Usage.None, CustomVertex.PositionNormalTextured.Format, Pool.Managed);
            //【インデックスバッファの準備】第２引数はバッファの総バイト数＝(三角ポリゴンの数)*(ひとつの三角ポリゴンの頂点数)*(Int16は2bytes)
            this._indexBuffer = new IndexBuffer(this._device, PMDi.nPolygons * 3 * 2, Usage.WriteOnly, Pool.Managed, true);

            //【インデックスバッファをロックする】
            //●インデックスバッファは途中で変更することがないので初期化時にのみ転送
            //●頂点バッファは、表情/Bone処理で頂点座標を、Sphere MappingでTu,Tvを変更するのでMainLoop内で転送
            using (GraphicsStream data = this._indexBuffer.Lock(0, 0, LockFlags.None))
            {
                data.Write(PMDi.IndexBuffer); // インデックスデータをインデックスバッファにコピーします
                this._indexBuffer.Unlock();   // インデックスバッファのロックを解除します
            }
            //【テクスチャーの準備】PMDは材質ごとにTextureFileName[i]でテクスチャー使用の有無を判定
            PMDm.Texture = new Texture[PMDm.nMaterial];
            for (var i = 0; i < PMDm.nMaterial; i++)
            {
                if (PMDm.TextureFileName[i] != "")
                { PMDm.Texture[i] = TextureLoader.FromFile(this._device, PMDm.TextureFileName[i]); }
                else
                { PMDm.Texture[i] = null; }
            }

            //背景サーフェイスを作成
            this._surface = new NyARSurface_XRGB32(this._device, SCREEN_WIDTH, SCREEN_HEIGHT);

            this._is_marker_enable = false;
            return true;
        }

        //*******************************************************************************************
        //【メインループ処理】
        //*******************************************************************************************
        public void MainLoop()
        {
            //ARの計算
            lock (this)
            {
                // 背景サーフェイスを直接描画
                Surface dest_surface = this._device.GetBackBuffer(0, 0, BackBufferType.Mono);
                Rectangle src_dest_rect = new Rectangle(0, 0, SCREEN_WIDTH, SCREEN_HEIGHT);
                this._device.StretchRectangle(this._surface.d3d_surface, src_dest_rect, dest_surface, src_dest_rect, TextureFilter.None);

                //【3Dオブジェクトの描画初期化】
                this._device.BeginScene(); //【レンダリングのシーン作成開始】
                this._device.Clear(ClearFlags.ZBuffer, Color.DarkBlue, 1.0f, 0); //【フレームバッファ・クリア】Zバッファも含む
                //マーカーが見つかっていて、0.4より一致してたら描画する。
                if (this._is_marker_enable && this._ar.getConfidence()>0.4)
                {
                    this._device.SetStreamSource(0, this._vertexBuffer, 0); //【頂点バッファをデバイスのデータストリームにバインド】
                    this._device.VertexFormat = CustomVertex.PositionNormalTextured.Format; //【頂点バッファ書式をセット】
                    this._device.Indices = this._indexBuffer; //【インデックスバッファをセット】
                    this._device.RenderState.Lighting = true; //【光源計算処理を行う】
                    this._device.Lights[0].Enabled = true;    //【光源設定を有効にする】
                    this._device.RenderState.CullMode = Cull.None; //【袖やスカートが透明にならないようにカーリングを行わない】
                    Matrix transform_mat2 = Matrix.Translation(0.0f, -250.0f, 0.0f); //【PMDのマーカーからの平行移動距離を設定】
                    //【PMDをx軸回りに回転表示させる処理】
                    Matrix transform_rot3 = Matrix.RotationYawPitchRoll( ( rot3 / 180.0f) * 3.141592f, 0.0f, 0.0f);

                    rot3 += 2.0f; //【2°ずつ回転させる。1回転は180フレーム】
                    if (rot3 >= 360.0f)
                    {  rot3 = 0.0f;
                       SkinNumber++; //【１周ごとに表情を変更】
                       if (SkinNumber >= PMDs.nSkin)
                       { SkinNumber = PMDs.nSkin; } //【baseは表情ではないので表情番号1から】
                    }
                    SkinEffect = (float)((int)rot3 % 180)/180.0f; //【表情を表示してみる】
                    if (rot3 > 180.0f && rot3 <= 270.0f) { SkinEffect = 0.0f; }
                    if (rot3 > 270.0f && rot3 <= 360.0f) { SkinEffect = 1.0f; }

                    //【表情関連処理】
                    InitializeFacialExpression(); //【表情baseデータを表情ベクトルバッファSkinSetData.Positionに初期化】
                    if (SkinNumber < PMDs.nSkin)
                    {  transform_mat2 *= this._trans_mat; //【表情デモ用】【座標変換マトリックスを計算】
                       SetFacialExpression(SkinNumber, SkinEffect); //【すべての表情をデモ】
                    }
                    else
                    { //【にっこりと笑う】
                        transform_mat2 *= transform_rot3 * this._trans_mat; //【回転デモ用】【座標変換マトリックスを計算】
                        SkinEffect =  0.4f; SetFacialExpression("にこり", SkinEffect); //【表情】 3:(眉)
                        SkinEffect =  1.0f; SetFacialExpression("笑い", SkinEffect);   //【表情】 8:(眼)
                        SkinEffect = 0.35f; SetFacialExpression("あ", SkinEffect);     //【表情】19:(リップ)
                    }
                    TransferFacialExpression(); //【表情ベクトルをPMDv.OriginalVertexに転送】

                    //【ここにBone制御処理を入れる】
                    //●OriginalVertexから座標変換した結果を、UserVertexに入れる
                    //**********************************************************************************
                    for (var i = 0; i < PMDv.nPoints; i++)
                    {   PMDv.UserVertex[i].Position = PMDv.OriginalVertex[i].Position; //【Bone操作なしなのでそのままコピーする】
                        PMDv.UserVertex[i].Normal = PMDv.OriginalVertex[i].Normal;     //【Bone操作なしなのでそのままコピーする】
                        PMDv.UserVertex[i].Tu = PMDv.OriginalVertex[i].Tu;             //【そのままコピーする】
                        PMDv.UserVertex[i].Tv = PMDv.OriginalVertex[i].Tv;             //【そのままコピーする】
                    }
                    //**********************************************************************************
                    //【Bone制御】ここまで
                    this._device.SetTransform(TransformType.World, transform_mat2); //【上記マトリックスで座標変換を行う】


                    if (PMDm.SphereFlag)
                    { //【Sphere Mappingを使っているモデル】
                        for (var i = 0; i < PMDv.nPoints; i++) { PMDv.UserVertex2[i] = PMDv.UserVertex[i]; } //【Sphere Mapping用にコピー】
                        int j = 0; int k; int sw;                           //【Traverse関連】[sw] 0:通常 1:ﾃｸｽﾁｬｰ 2:Sphere
                        Matrix matWorld, matView, matWV;                    //【SphereMap関連】
                        float m11, m12, m13, m21, m22, m23, m31, m32, m33;  //【SphereMap関連】
                        float nx, ny, nz;                                   //【SphereMap関連】
                        for (int i = 0; i < PMDm.nMaterial; i++)
                        {
                            this._device.Material = PMDm.Material[i];
                            k = PMDm.nPoints[i];
                            this._device.SetTexture(0, null);
                            sw = 0;
                            if (PMDm.TextureFileName[i] != "")
                            {
                                sw = 1; if (PMDm.SphereMap[i]) { sw = 2; }
                            }

                            switch (sw)
                            {
                                case 0: //【Polygon Fill】通常のポリゴン描画
                                    this._device.SetTexture(0, null);
                                    //【頂点バッファをロックする】
                                    //●インデックスバッファは途中で変更することがないので初期化時にのみ転送
                                    //●頂点バッファは、表情/Bone処理で頂点座標を、Sphere MappingでTu,Tvを変更するのでMainLoop内で転送
                                    using (GraphicsStream data = this._vertexBuffer.Lock(0, 0, LockFlags.None))
                                    {
                                        data.Write(PMDv.UserVertex); // 頂点データを頂点バッファにコピーします
                                        this._vertexBuffer.Unlock(); // 頂点バッファのロックを解除します
                                    }
                                    break;
                                case 1: //【Texture Mapping】
                                    this._device.SetTexture(0, PMDm.Texture[i]);
                                    //【頂点バッファをロックする】
                                    //●インデックスバッファは途中で変更することがないので初期化時にのみ転送
                                    //●頂点バッファは、表情/Bone処理で頂点座標を、Sphere MappingでTu,Tvを変更するのでMainLoop内で転送
                                    using (GraphicsStream data = this._vertexBuffer.Lock(0, 0, LockFlags.None))
                                    {
                                        data.Write(PMDv.UserVertex); // 頂点データを頂点バッファにコピーします
                                        this._vertexBuffer.Unlock(); // 頂点バッファのロックを解除します
                                    }
                                    break;
                                case 2: //【Sphere Mapping】
                                    this._device.SetTexture(0, PMDm.Texture[i]);
                                    // 現在のワールドビュー座標を取得
                                    matView = this._device.GetTransform(TransformType.View);
                                    matWorld = this._device.GetTransform(TransformType.World);
                                    matWV = matWorld * matView;
                                    // 処理速度を上げるためにワールドビュー座標の要素を抽出
                                    m11 = matWV.M11; m21 = matWV.M21; m31 = matWV.M31;
                                    m12 = matWV.M12; m22 = matWV.M22; m32 = matWV.M32;
                                    m13 = matWV.M13; m23 = matWV.M23; m33 = matWV.M33;
                                    // 各頂点に対してをループし、トランスフォームと正しいテクスチャ座標の計算を行う
                                    int jj;
                                    for (int ii = j; ii < (j + k); ii++)
                                    {
                                        jj = ii % PMDv.nPoints;  //【VertexBufferを何回もなめているようだ。MMDはAlphaBlendしてる？】
                                        nx = PMDv.UserVertex[jj].Normal.X;
                                        ny = PMDv.UserVertex[jj].Normal.Y;
                                        nz = PMDv.UserVertex[jj].Normal.Z;
                                        // zコンポーネントをチェックして後ろ側を向いている頂点をスキップ
                                        if (nx * m13 + ny * m23 + nz * m33 > 0.0f)
                                        {   // スフィアマップのテクスチャ座標を割り当てる
                                            PMDv.UserVertex2[jj].Tu = 0.5f * (1.0f + (nx * m11 + ny * m21 + nz * m31));
                                            PMDv.UserVertex2[jj].Tv = 0.5f * (1.0f - (nx * m12 + ny * m22 + nz * m32));
                                        }
                                    }
                                    //【頂点バッファをロックする】
                                    //●インデックスバッファは途中で変更することがないので初期化時にのみ転送
                                    //●頂点バッファは、表情/Bone処理で頂点座標を、Sphere MappingでTu,Tvを変更するのでMainLoop内で転送
                                    using (GraphicsStream data = this._vertexBuffer.Lock(0, 0, LockFlags.None))
                                    {
                                        data.Write(PMDv.UserVertex2); // 頂点データを頂点バッファにコピーします
                                        this._vertexBuffer.Unlock(); // 頂点バッファのロックを解除します
                                    }
                                    break;
                            }
                            this._device.DrawIndexedPrimitives(PrimitiveType.TriangleList, 0, 0, PMDv.nPoints - 1, j, k);
                            j += k;
                        }
                    }
                    else //【通常のポリゴン・フィルとテクスチャーマッピングだけのモデル】
                    {
                        //【頂点バッファをロックする】
                        //●インデックスバッファは途中で変更することがないので初期化時にのみ転送
                        //●頂点バッファは、表情/Bone処理で頂点座標を、Sphere MappingでTu,Tvを変更するのでMainLoop内で転送
                        using (GraphicsStream data = this._vertexBuffer.Lock(0, 0, LockFlags.None))
                        {
                            data.Write(PMDv.UserVertex); // 頂点データを頂点バッファにコピーします
                            this._vertexBuffer.Unlock(); // 頂点バッファのロックを解除します
                        }
                        int j = 0; int k; //【Traverse関連】
                        for (int i = 0; i < PMDm.nMaterial; i++)
                        {
                            this._device.Material = PMDm.Material[i];
                            k = PMDm.nPoints[i];
                            if (PMDm.TextureFileName[i] != "") {  this._device.SetTexture(0, PMDm.Texture[i]);  }
                            else                               {  this._device.SetTexture(0, null);             }
                            this._device.DrawIndexedPrimitives(PrimitiveType.TriangleList, 0, 0, PMDv.nPoints - 1, j, k);
                            j += k;
                        }
                    }
                }
                this._device.EndScene(); //【レンダリングのシーンここまで】
                this._device.Present();  //【実際のディスプレイに描画】
            }
            return;
        }

        // リソースの破棄をするために呼ばれる
        public void Dispose()
        {
            lock (this)
            {
                // 頂点バッファを解放
                if (this._vertexBuffer != null)  {  this._vertexBuffer.Dispose();  }
                // インデックスバッファを解放
                if (this._indexBuffer != null)   {  this._indexBuffer.Dispose();  }
                if (this._surface != null)       {  this._surface.Dispose();      }
                // Direct3D デバイスのリソース解放
                if (this._device != null)        {  this._device.Dispose();       }
            }
        }
    }
}
