【Max IIの設計方法】(続き)

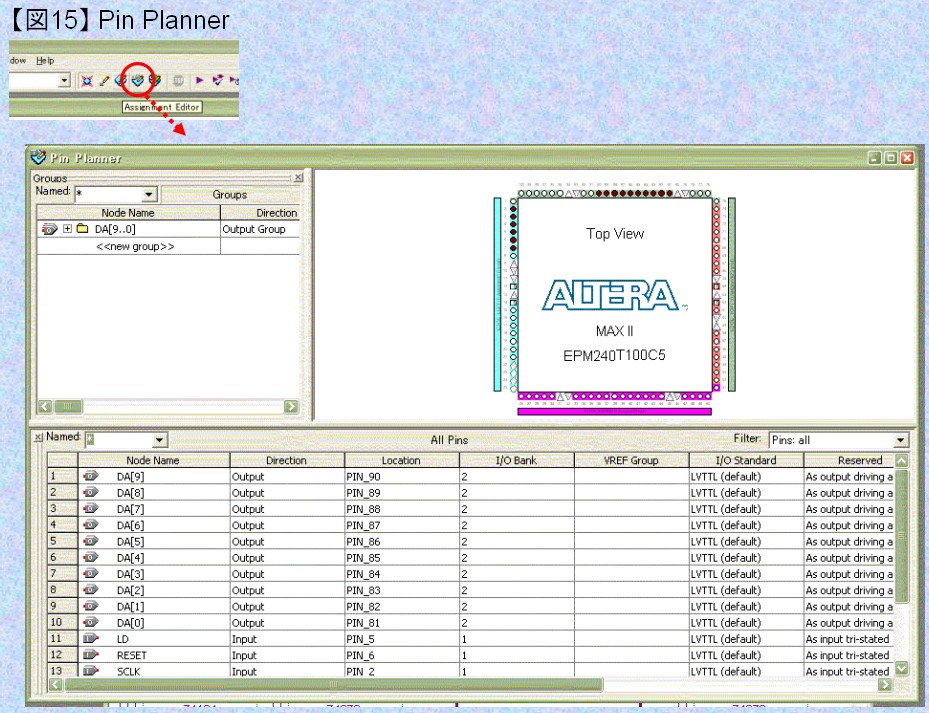

　MAX IIの入出力ピンと内部ロジックの接続は必ずIOバッファを介してPin⇔Buffer⇔内部ロジックのように行う必要があります。また、入出力信号をどのピンに割り当てるのかは 図15に示すようにAssignments→Pin Plannerで設定・変更することができます。
